Завдання №4. Клас точності

Методичні вказівки. Сторінки посилань

Теорія (стор 4-6) Методичні вказівки. Завантажити 28 Мб (pdf)

Розрахункові формули ( стор 7-8)

Умова завдання (стор 9-16)

Рекомендації до розв'язку завдання (стор 9-13)

Вихідні данні:

  1. Характеристика приладів Таблиця 1.5 (стор 13-16)
  2. Варіанти завдання Таблиця 1.6 (стор 17-18)

Методика розрахунку

Варіант №1, Завдання №1

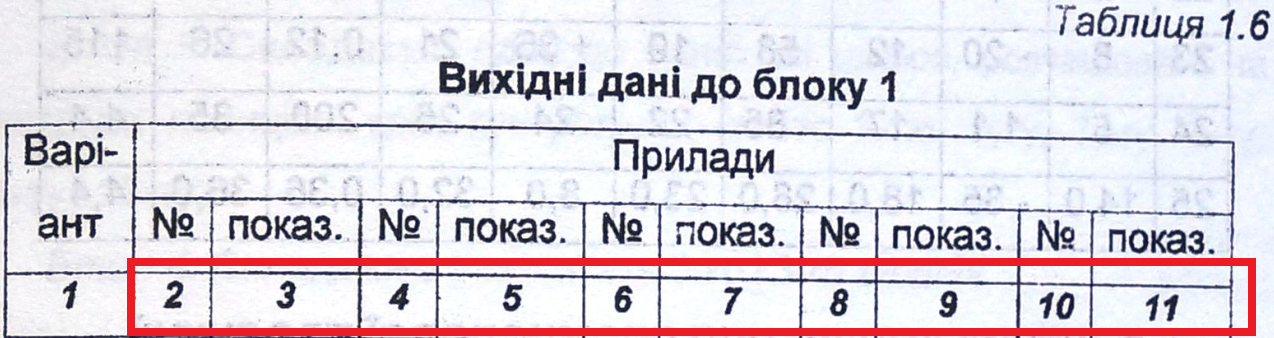

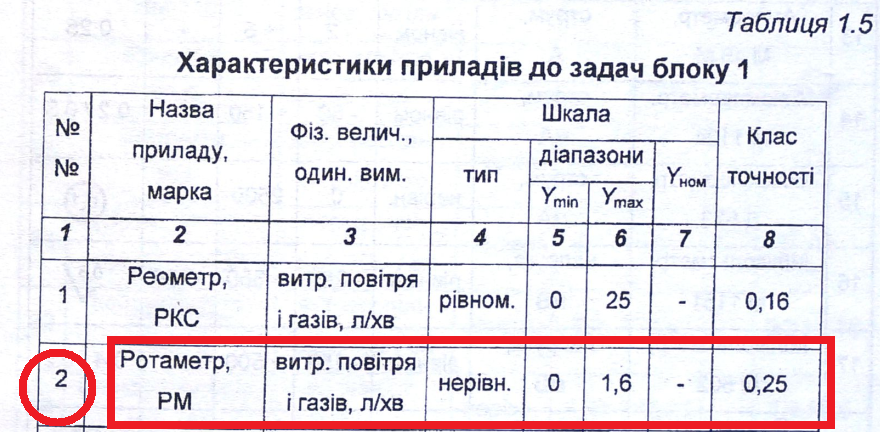

Завдання для варіанту №1 у Таблиці 1.6.(рис.1) Перша строка включає п'ять пар чисел.(рис.2) Перше число - строка у Таблиці 1.5. Друге число - показання приладу "Y". Задача №1(рис. 3)


Рис. 1



Рис. 2



Рис. 3

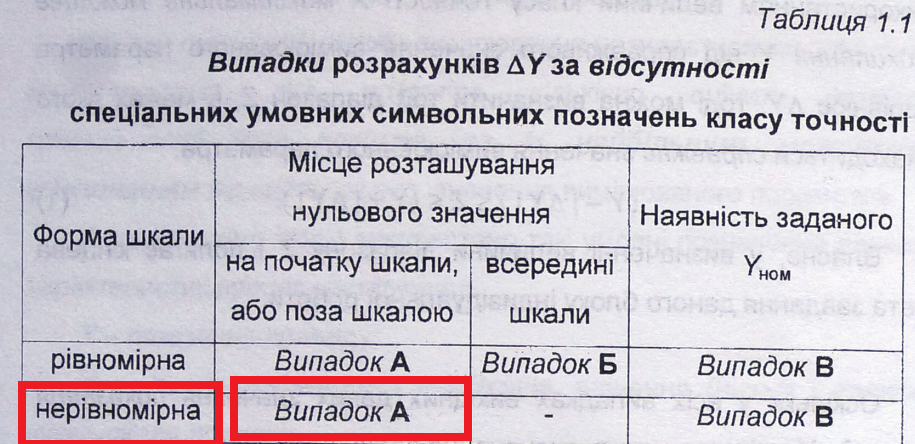

Таблиця 1.1 стор 6 - Шкала рівномірна, нульове значення на початку шкали, позначення клау точності просто число (рис. 4)


Рис. 4

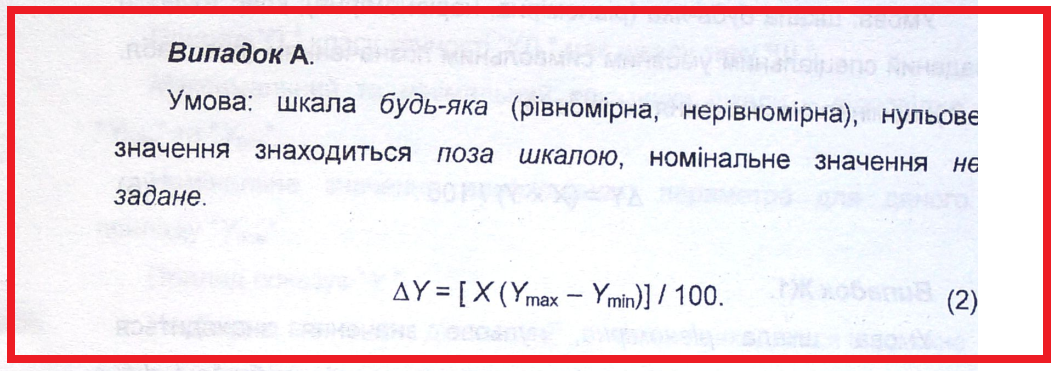

Формула "А" стор 7 (рис. 5)


Рис. 5


Розрахунок у програмі CAS MAXIMA

\( \DeclareMathOperator{\abs}{abs} \newcommand{\ensuremath}[1]{\mbox{$#1$}} \)

  Job 3. Variant "A"

(%i12) X:0.25; Ymax:1.6; Ymin:0; Y:3;
\[\tag{X}0.25\] \[\tag{Ymax}1.6\] \[\tag{Ymin}0\] \[\tag{Y}3\]
(%i8) dY:(X·(Ymax−Ymin))/100;
\[\tag{dY}0.004\]
(%i14) Y−dY; Y+dY;
\[\tag{%o13} 2.996\] \[\tag{%o14} 3.004\]

2.996 < Y < 3.004

Created with wxMaxima.

Задача №6. Приклад

example
